ＳＤＤＬ-500Ｑ3 全自動三相溫升裝置主要由交流配電單元、調壓變壓器、變流器、功率補償組件、驅動控制單元、數據采集單元、人機界面、微機控制、溫度采集單元、組態軟件等組成 ，具有輸出功率大，體積小，重量輕等優點。主要用于高壓開關柜，低壓開關柜（ＪＰ柜），母線槽，電流互感器溫升，隔離開關溫升，電力金具溫升實驗，銅包鋼溫升實驗，以及其它新材料的溫升實驗！熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗，母排，電纜等
根據國標對全自動溫升大電流系統的功能要求：在輸出滿載三相AC500A做溫升試驗，8小時以上運行：
1）內置高配置工控機，采用可編程控制器西門子PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2）進口PC機真彩10.0英寸大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。

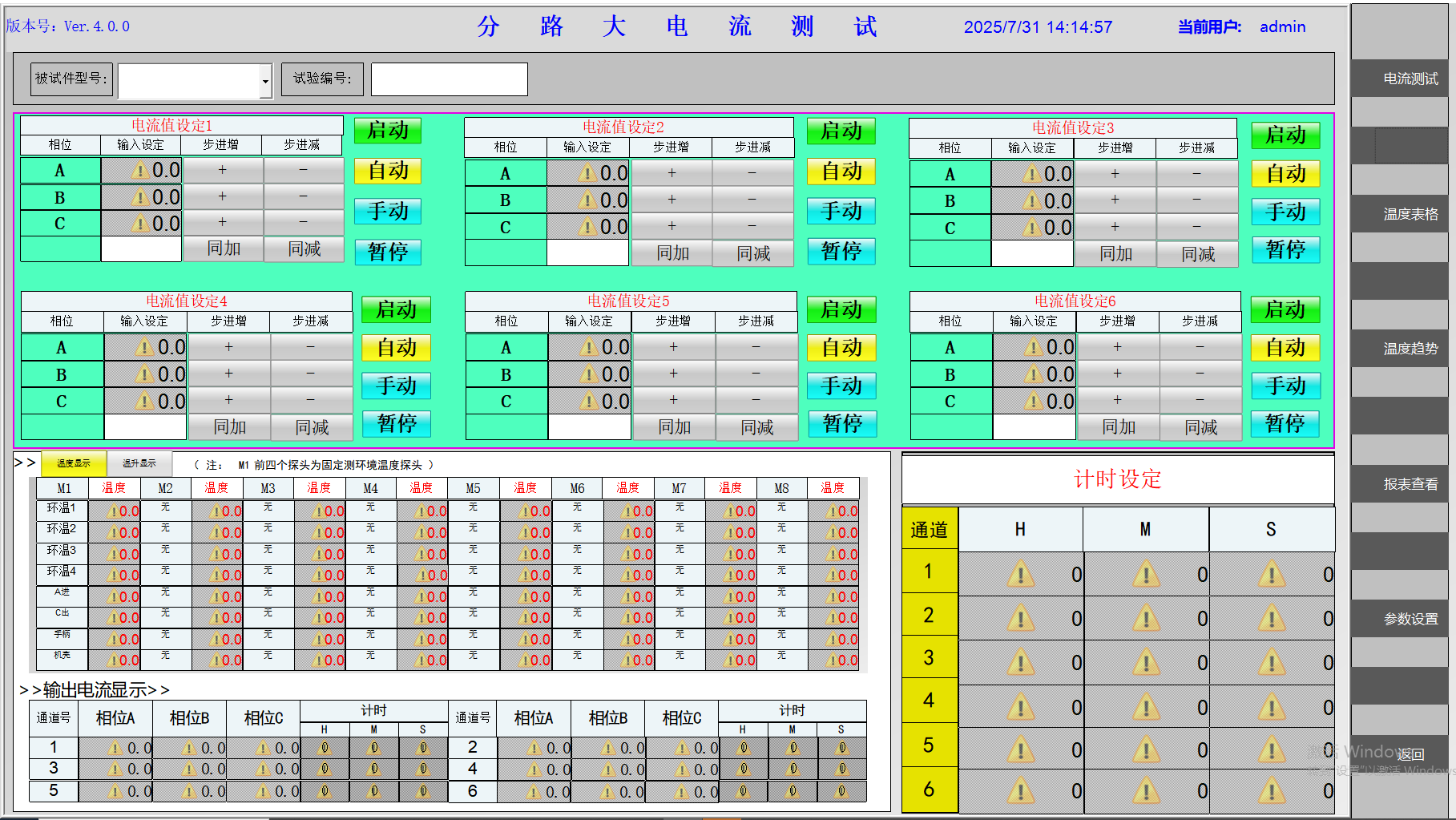

4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；
7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）
8）帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用0.2Ｓ級互感器，并采用當前*新電力電子技術，抗干擾能力強，輸出精度高，*高可達0.5級。
9） 配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。
10) 可根據用戶要求定制測試模塊，軟件終身免費升級
11）內置功率補償系統
（2）技術參數
型號 | SDDL-500Q3全自動三相溫升裝置 | |
*大輸出電流 | 交流三相，每相500A | |
電路方式 | 特殊工藝電動調壓器 | |
交流輸入 | 相線 | 3Φ4W +G |
電壓 | 380V±10%，50Hz±2%三相四線 | |
輸入電流 | 45A | |
輸出 | 相線 | 3Φ4W |
電壓 | 相電壓0-6V 線電壓10.39V | |
電流 | AC0-500A連續可調, 無級調速方式; 可三相同時輸出，也可單相輸出，也可分相輸出;手動方式輸出，自動方式輸出二種方式。 | |
額定容量 | 10kVA | |
穩流精度 | 輸出電流≤±0.5% | |
輸出端子 | 接線端子 | |
保護 | 電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零 | |
精度 | 源效應 | ≤0.3%額定值 |
時漂 | ≤1%額定值 | |
溫漂 | ≤0.04%額定值／℃ | |
負載效應 | ≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） | |
紋波電壓 | ≤1%額定值+10mV | |
其他 | 線路調整率： | 0.1% |
負載調整率： | 0.1% | |
顯示設定 | 電壓表顯示 | 真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字) |
電流表顯示 | 7寸、10寸、15寸，電腦可選 | |
調節設定 | 電流（觸膜屏設定） | |
系統 | 整機效率 | ≥90% |
耐壓絕緣阻抗 | AC 1800V 1分鐘，20兆歐 | |
冷卻裝置 | 強制風扇冷卻 | |
噪音 | ﹤60dB（機器前方1mm） | |
互感器精度 | 0.2Ｓ級 | |
防護等級 | IP20 | |
工作環境 | 工作方式 | 長時間溫升實驗 |
溫度 | -10℃-50℃ | |
濕度 | 0-90%（非凝結狀態） | |
海拔高度 | 1500m以下 | |
外形 | 結構 | 一體溫升 |
尺寸 | 待定 | |
重量 | 約100KG | |
母排 | 輸出按每平方1-1.2個電流計算，在后面 | |
溫度巡檢 | 測試點 | ８路，16路，24路，32路…………200路可選 |
傳感器 | ＰＴ1000或熱電偶 | |
本產品已申請**，索取更多祥細資料請咨詢ＱＱ：410621276 電話：0532-88378488 手機微信：13854266298
MES系統對設備數據采集
1））設備數采信息包括：狀態信息、試驗信息、加工信息、報警信息、質量信息、能源信息等。
2））設備預留 MES 系統使用的以太網口等。設備通訊接口要做好靜電保護、過電壓、防雷防浪涌設計。
3））支持 OPC2.0 OPC3.0 接口標準；
4））設備配有工控機，需將設備數采信息以結構化數據格式存儲到本地或服務器數據庫。
5））設備廠家提供設備數采信息（網絡配置、通訊協議、數采信息、說明書）。
6））檢試驗設備系統結構參考（上位機與數據庫服務器分離）。
為支撐云端、局域網服務器等物管平臺數據采集及交互的需要，檢測設備采用MySQL、SQL Server等數據庫進行試驗參數、試驗標準及設備狀態的存儲，可通過MQTT協議將數據發布到物管平臺，物管平臺接收數據后將檢測數據推送到檢測設備，并具備“Cloud Connector”鏈接功能。
1.檢測設備具備數據存儲功能，數據庫為MySQL、SQL Server等常規數據庫。
2.檢測工位主動推送數據，推送格式內容可包括但不限于：檢測機構ID、檢測工位、抽檢計劃編號、物資類別、檢測項目、關鍵參數、實測值、檢測結果等，同時開放數據庫信息，用于檢測系統數據拉取模塊調用數據。
3.抽檢計劃編號或時間段等信息可通過上位機人機交互界面手動輸入。
圖片類數據傳輸內容包括但不限于：抽檢計劃編號，實驗項目，特征值1,特征值2等（以上內容可按要求進行調整）；
圖片存儲方式：檢測圖片存儲在數據庫的存儲格式為2進制數據流；生成的圖片應保存為JPG或PNG格式，可按要求進行命名規則、存儲位置設定。圖片生成的分辨率為833*304左右。
可提供數據庫字典及數據庫關聯關系圖。
可提供各檢測項目數據庫取數邏輯。
不是簡單的一個數據庫和軟件，獨立開發的強大軟件
聯系人：孫經理
手機：13854266298
電話：0532-88318069
