1、主要組成元件與功能
序號 | 名稱 | 規格型號 | 數量 | 單位 | 參數功能說明 |
1 | 線性電流放大源 | SDGF-5000A | 1 | 套 | 功率:150KVA 電流:0~5000A |
3 | 電流回采電路 | 5000A/7V | 1 | 臺 | 輸出電流顯示和電路跟蹤反饋 |
5 | 采集板卡 | NI | 套 | ||
夾具工裝 | 1 | 套 | 方便熔斷器安裝 | ||
8 | 一體機 | 1 | 臺 | ||
9 | 測溫 | SDRD-8 | 8路測溫 |
2、技術參數
輸入電壓： AC三相四線220V ±10%
輸出交流電流值：單相0~5000A
測量精度：0.5級
開斷時間測量：0.001~999.999秒（瞬斷時間通過NI采集板卡進行波形顯示分析開斷時間）
輸出時間：0.05S~10S任意可設（保證在熔斷器無法開斷的情下自動斷開輸出電流）
測溫：8路

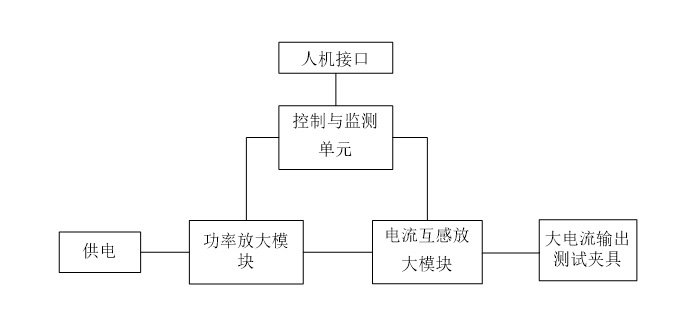

3、電氣邏輯框圖
4、大電流瞬間輸出
設置電流瞬時輸出，一鍵到達設定值。全量程電流值一鍵設定能夠輸出，輸出電流不會因為熔絲發熱電阻變化而變小。
5、操作說明
參數設置：根據需要測試的熔斷器規格，通過用戶界面輸入相應的測試參數，如電流大小、持續時間等。
開始測試：控制與監測單元根據設定參數調整功率放大模塊，輸出所需測試電流至被測熔斷器，并實時監控電流和電壓變化（波形采集記錄）。
數據記錄：在整個測試過程中，數據記錄與分析系統自動記錄相關數據。
結果分析：測試完成后，分析系統根據所記錄的數據評估熔斷器的性能指標，并將結果顯示于用戶界面上，同時生成詳細的測試報告。
6、軟件界面：（界面為3相做參考）
設備未啟動輸出的情況下，將熔斷器安裝在試驗工位，打開設備按照標準設定測試電流和開斷時間進行弧前時間-電流特性測試。

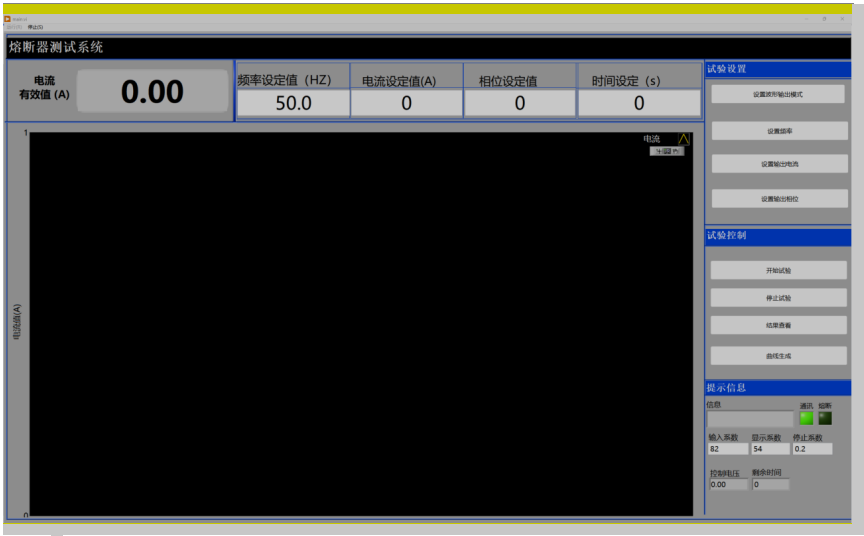

試驗臺界面：
1、 雙擊桌面圖標
，開軟件。

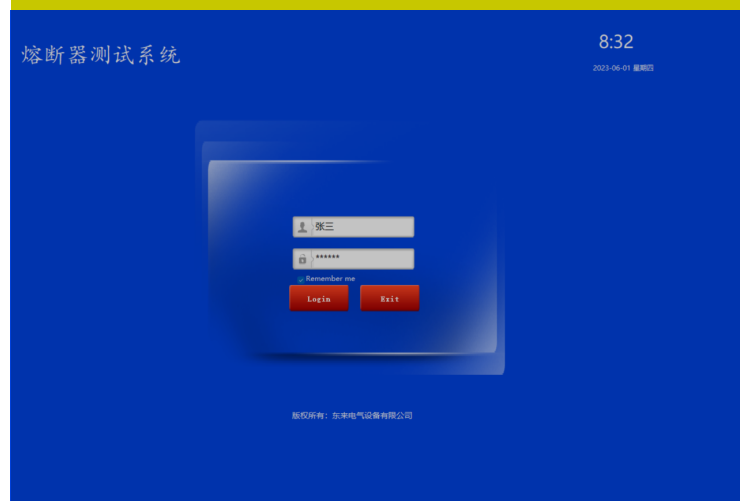

2、 登錄界面，通過登錄界面輸入用戶名和密碼，進入測試界面。
3、 測試界面，點擊測試界面，選在測試型號、輸入試驗編號、試驗人員、試驗單位等信息，進行測試。
初始化：
1） 點擊“熔斷試驗自檢”按鈕，等待設備完成自檢。
自動測試：
1） 選擇待測試型號，確認測試參數是否正確。
2） 點擊“自動模式-開始試驗”，按提示步驟完成測試。
手動測試：
1） 點擊“電流設定值”框，輸入熔化電流值。根據熔化電流值對應的弧前時間，點擊“時間設定”設置輸出時間（設定值應大于標準對應的弧前時間值）。手動選擇互感器擋位，看到互感器指示燈亮起。
2） 設定完成點擊“開始試驗”，電流可無損輸出設定電流，熔絲斷開輸出自動停止；如果熔絲未斷，則設定時間到達，自動停止輸出。
